18槽手动树脂光学镜片超声波清洗机

一、组成结构:

该清洗机主要由超声波发生器、超声波振板、溶剂覆水槽、洗剂清洗槽、市水漂洗槽、DI水漂洗槽、IPA脱水槽、IPA干燥槽、蒸溜回收槽、储液槽、 循环过滤系统、自动温控加热系统, 抽风罩、自动测灭火系统慢拉装置、抛动装置、机架、电器控制系统等组成；操作者将装有工件的清洗蓝依次送往 各清洗工位慢拉干燥后对工件进行清洗、漂洗、脱水、干燥；操作者将工件取出转入另一工序。按照工艺设计要求，设备分五段制作1-4槽为一段， 5-10槽一段11-16槽一段，17-18槽一段；根据产品的洁净度要求不同，最终设计技术方案不一致，光学超声波清洗机参考价格约20万～30万元。

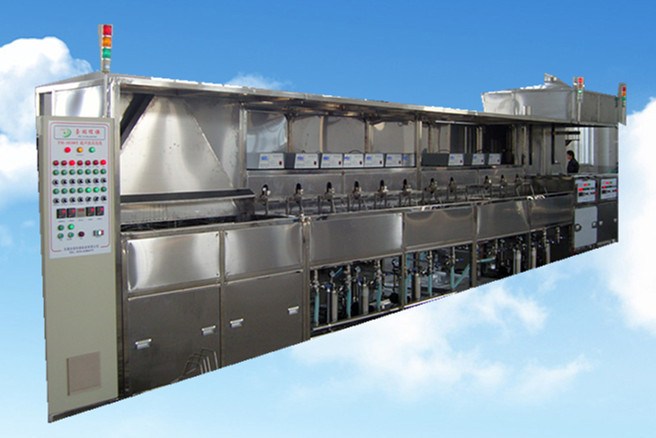

18槽手动光学超声波清洗机整体正面

二、设备特点：

1.采用韩国浦项进口不锈钢板304制作，外型美观耐用。

2.清洗槽设有加热及日本欧姆龙数显温控制装置，温度控制范围 30 ～ 110℃ 。

3.选用日本“NTK”晶片换能器晶片组装，超声功率输出强劲。

4.清洗槽与超声波发生器采用分体式设计，使用方便寿命更长。

5.这对于铝管铜管的高效清洗、改善劳动环境、减少劳动强度提高清洗质量。

6.超声波清洗槽尺寸及超声波功率、超声波频率，均可按客户要求订做。

7.清洗效率高，既节省电能，又减少故障率。

8.结构合理，操作方便，清洗效果好的优点。

18槽手动光学超声波清洗机侧面

三、应用范围：

玻璃镜片、树脂镜片、显微镜、望远镜、相机镜头、镀膜玻璃、棱镜、透镜等光学制品的镀膜前后及装配前工序间清洗。

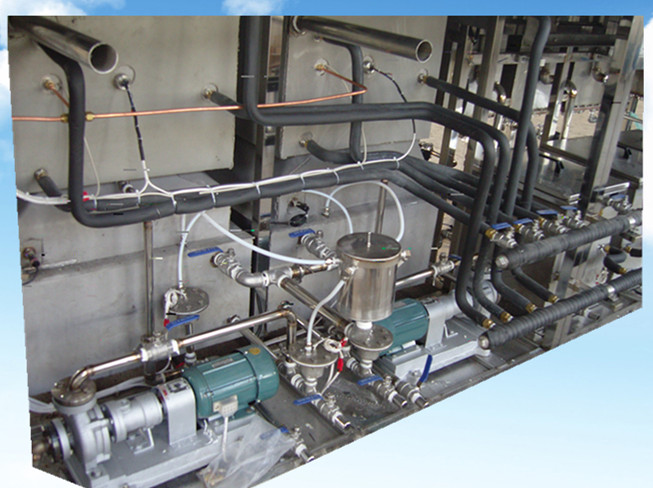

18槽手动光学超声波清洗机导热油加热系统

四、清洗工艺：

溶剂超声清洗槽--溶剂超声清洗槽--溶剂超声清洗槽--滴液槽--洗剂清洗槽--洗剂清洗槽--洗剂清洗槽--超声漂洗槽--超声漂洗槽--DI水超声漂洗槽

---DI水超声漂洗槽---DI水超声漂洗槽---滴液槽-----IPA超声脱水槽-----IPA超声脱水槽-----IPA超声脱水槽----IPA蒸汽干燥槽----IPA蒸汽干燥槽

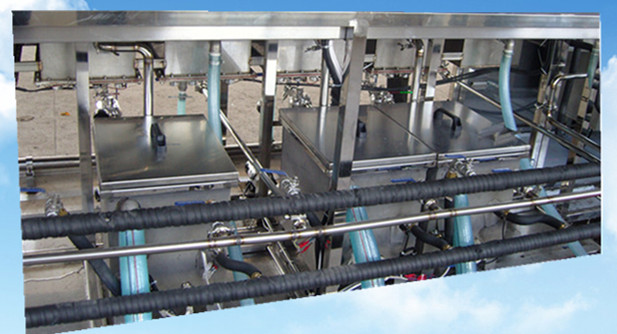

18槽手动光学超声波清洗机储液槽

五、洁净度要求：

1.清洗工件不应残留干燥斑点和污痕。

2.表面不应有泛白，泛蓝等的化学变质。

3.表面不应有暗伤等的物理变质。

六、设备整体参数：

1.主机外型尺寸:约8000×1200×2300（L×W×Hmm）

2.超声波功率:9000W震子为日本“本多”牌晶片；

3.超声波频率:40KHZ

4.过滤泵功率:50W

5.抛动电机功率：1/4HP，1/8HP

6.整机额定电功率:35KW

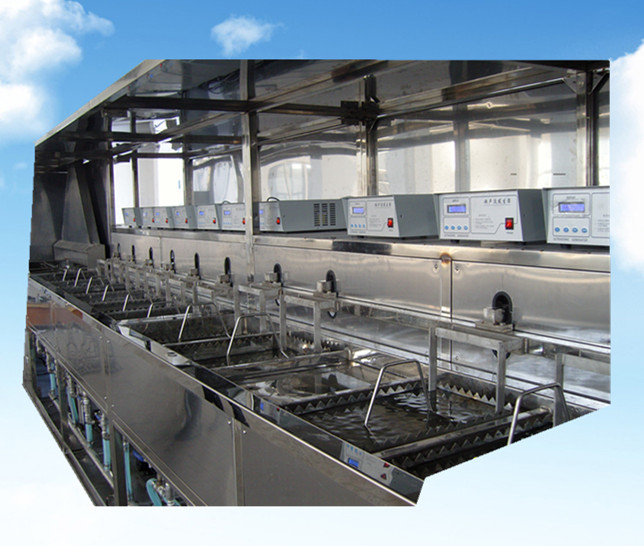

18槽手动光学超声波清洗机四面锯齿溢流系统

七、随机资料、安装调试及售后服务：

1.设备交付时,提供操作、调试、维修的全套技术资料，包括中文操作和维修手册。

2.安装调试：设备由供方运抵需方工厂，由需方负责卸车及设备定位，并负责将设备所需水、电、气接到位。

3.供方负责将上述进出水口及电源接入设备内，并按需方要求对设备进行现场调试。

4.培训：在安装期间，供方在现场为需方操作工提供培训，培训包括正常操作、维修保养、操作问题的分析和紧急处理程序。

5.售后服务：设备交付使用后无偿保修一年，无偿赔偿非人为操作失误造成的零部件损坏，并负责终身成本维修。

6.供方提供一份保证书副本，上面注明保修有效日期、覆盖范围以及卖方的联系人。

7.保修期内保证在接到需方请求维修服务后2小时内做出响应，24小时内派人前往。

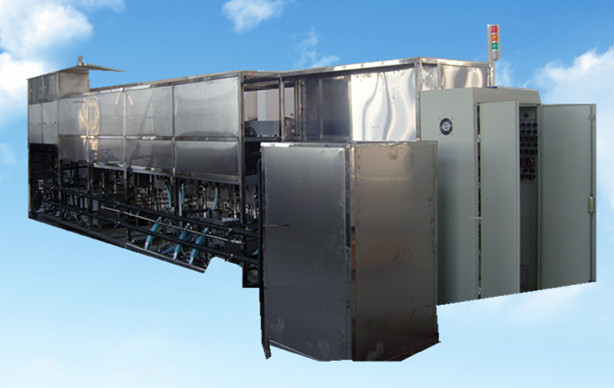

18槽手动光学超声波清洗机后面
