产品名称：

全自动全封闭刀具超声波清洗机

产品型号：

TM-9152TKC

一、设备描述：

全自动全封闭刀具超声波清洗机其工作原理是利用超声波强有力的机械震动渗透力冲击工件表面并结合水或水溶性的清洗剂去除表面粘附物—如油污、 油膜、杂质等，从而使工件表面、内孔达到高洁净度的要求，并具有长效的防绣功能。全自动全封闭刀具超声波清洗机清洗过程为全自动完成，人工 操作简单，只需操作者将装有工件的洗篮放到上料工位上，龙门多臂机械手自动将洗篮依次送入各工序段，对工件逐次进行超声粗洗、超声精洗、超 声漂洗、切水、净化热风干燥等处理后，处理好的工件自动下放到下料位，即完成整个清洗过程。本设备具有清洗速度快、生产效率高、清洗效果好 、环保程度高，使用方便等特点，本设备还具有外形美观，结构合理，使用寿命长，是现代化生产的必备设备之一。

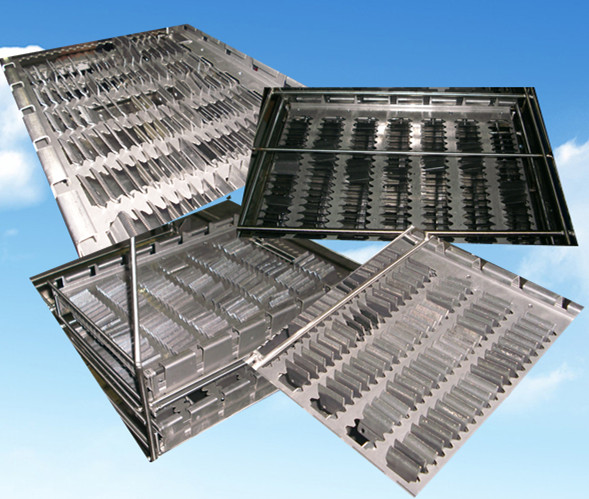

被清洗的刀片

二、清洗对象：

用于清洗剪刀刀片、推剪刀片上的油污及其它污染物。

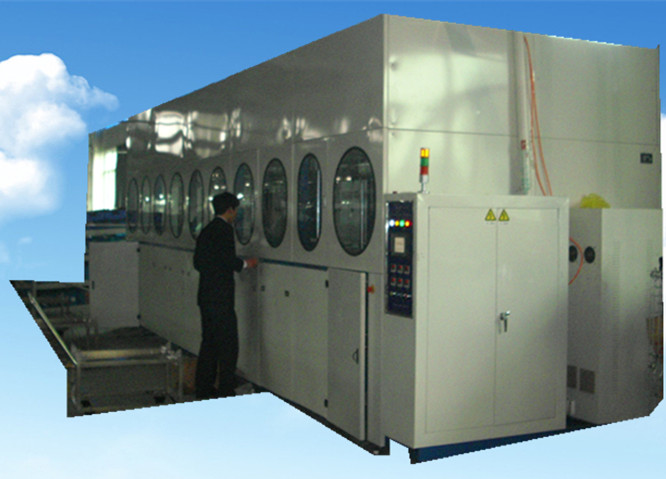

全自动全封闭刀具超声波清洗机正面

三、设备能力：

1.清洗能力:每5分钟一篮. 洗篮托盘放二层（400PCS*2层＝800PCS）。

2.工件表面干净无油，用白布擦拭清洗、热烘后的工件，白布上不能有油污及杂质。。

全自动全封闭刀具超声波清洗机侧面

四、清洗工艺：

上料→热浸泡预洗→超声波清洗→超声波清洗→超声波漂洗→鼓泡漂洗→热浸泡漂洗→扫动风吹水→热风干燥（此为两个工位）→下料

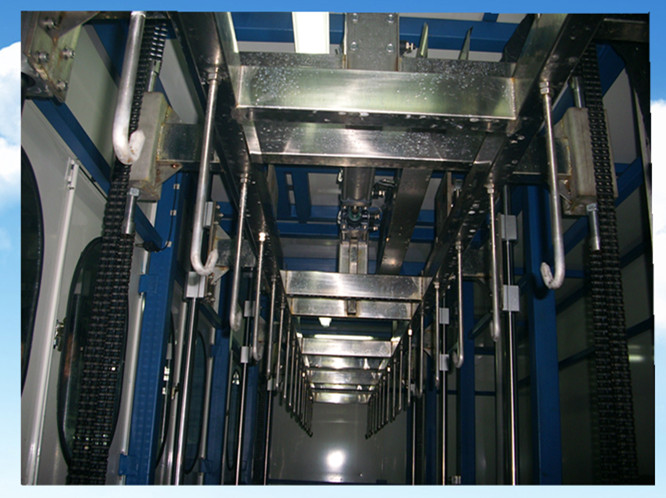

全自动全封闭刀具超声波清洗机龙门多臂系统

五、设备特点：

1.全自动汽车零件超声波清洗机采用龙门式多臂机械手运输方式，运行平稳，速度快。

2.PLC+大屏幕人机界面，操作清晰，简便，自动化程度高。

3.机械手进位或从主机机械手卸下从而自动完成进/出料，到位后自动停止、人工从进出料的小车上放入或取下工件。

4.抛动装置：抛动装置1-5槽为一套，抛动电机是台湾产，东力电机，抛动频率10-30次/每分钟。

5.采用高纯水、设置抛动机构，清洗洁净度均匀；高洁净度清洗。

6.机械手分自动/手动两种控制方式，定位采用无接触的接近感应开关，限位采用机械式行程开关。 每个循环后机械手自动归零位。

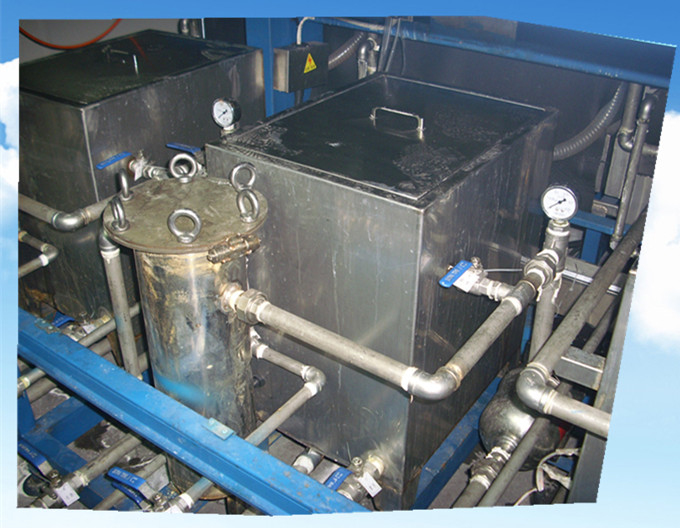

全自动全封闭刀具超声波清洗机储液槽袋式过滤系统

六、控制系统：

1.采用PLC可编程控制器控制全部操作过程，既可全自操作，也可手动操作。

2.各储槽均装液位控制器，液位过低控制均接入PLC，控制补液和加热及泵浦,异常情况实现紧急停车，并设声光报警。

3.设备两端安装紧急停车按钮和报警装置。

4.触摸屏控制，所有泵浦、马达、加热、液位及气动升降、平移系统等其状态显示在触摸屏上。

5.配有独立的配电柜，电路方面进行功能分块，强电、弱电分块，以便维护。

6.设备机构的急停按钮有效、可靠，当机器发生异常时，按任意急停按钮，保证设备各部分全部断电

7.设备各电机和气缸全部制动，机器各部分无人员手工复位操作时不会自动重启。

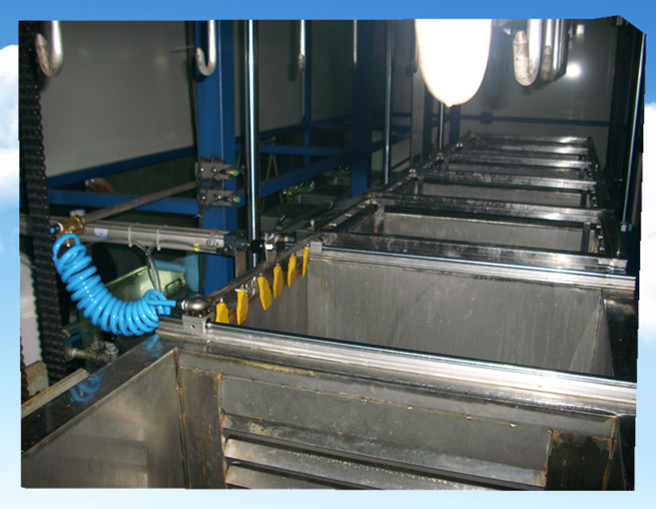

全自动全封闭刀具超声波清洗机移动切水装置

七、设备参考价格：

根据不同产品的清洗要求，最终设计技术方案不一致，全自动全封闭汽车管件超声波清洗机参考价格约40万～70万元。
