一、设备描述：

该设备由9个不锈钢槽，由1个浸泡槽、1个漂洗槽、2个超声波槽、2个漂洗槽、1个沥水槽及1个热风干燥槽组成的一套自动超声波清洗设备；设备包含超声波系统，鼓泡系统、干燥系统、排水系统、单臂机械手、单独电器控制系统，整机为半封闭结构；首先由操作者将待清洗的工件依次放入工装篮内，人工推到设备上料处，由PLC控制机械手进行各个工位的浸泡、漂洗（溢流）、超声波粗洗、超声波精洗、鼓泡漂洗、钝化、漂洗（溢流）、沥水，干燥后再由机械手将清洗篮送到下料处，操作者将工件篮取下，即完成整套操作。

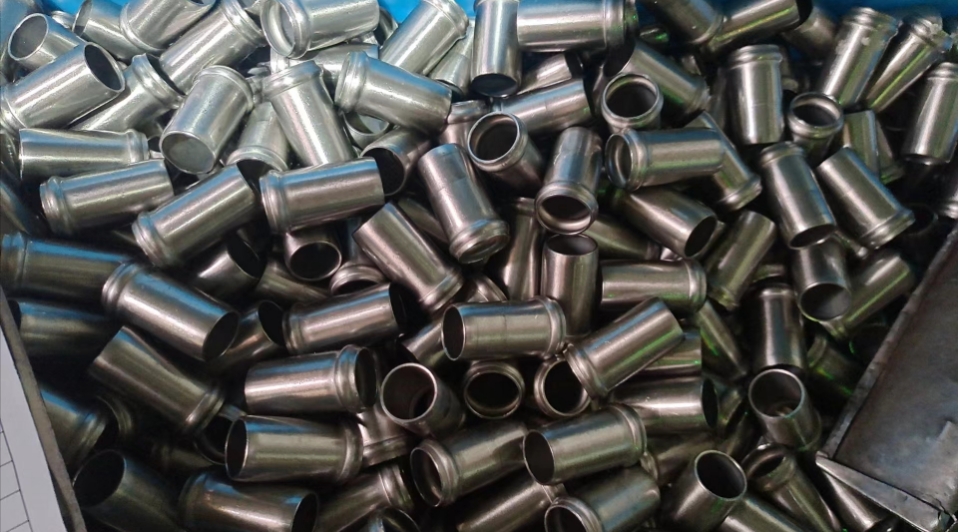

被清洗的汽车安全气囊金属管件

二、清洗对象：

用于清洗金属冲压件上的油污及其它污染物。

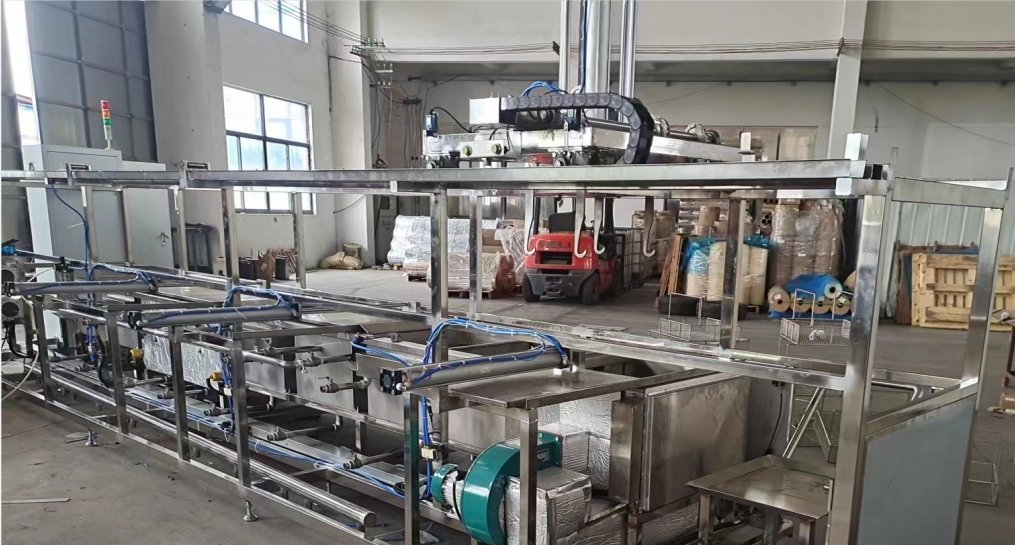

全自动半封闭金属冲压件超声波清洗机正面

三、清洗节拍：

根据清洗工艺需求约15分钟一篮

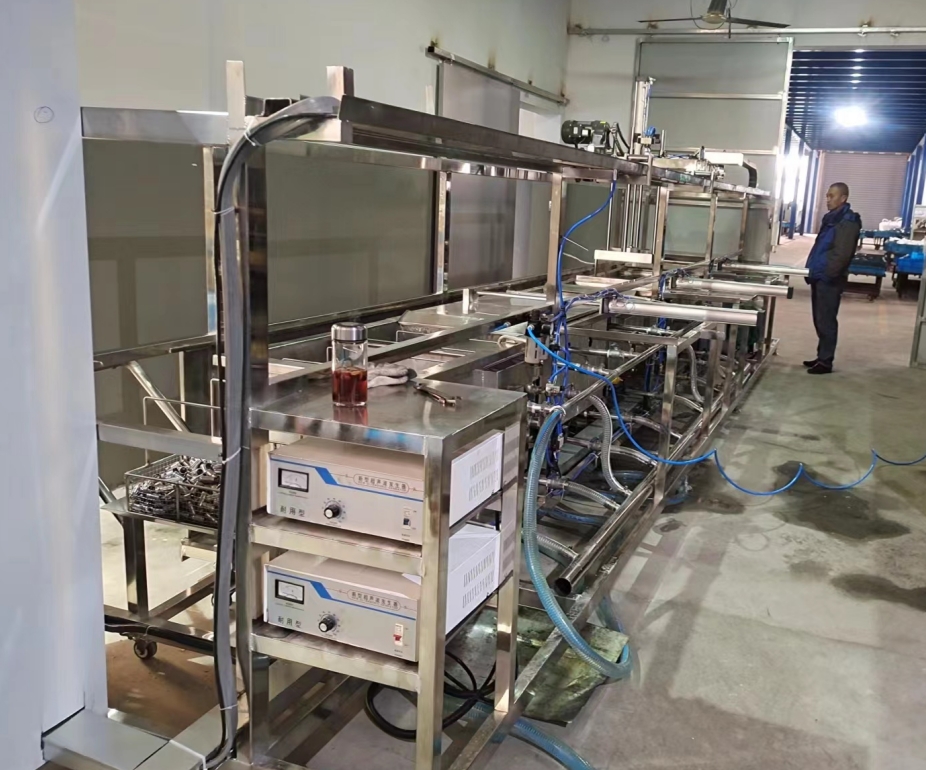

全自动半封闭金属冲压件超声波清洗机侧面

四、清洗工艺：

上料--浸泡--漂洗--超声波粗洗--超声波精洗--鼓泡漂洗--钝化--漂洗--沥水--下料

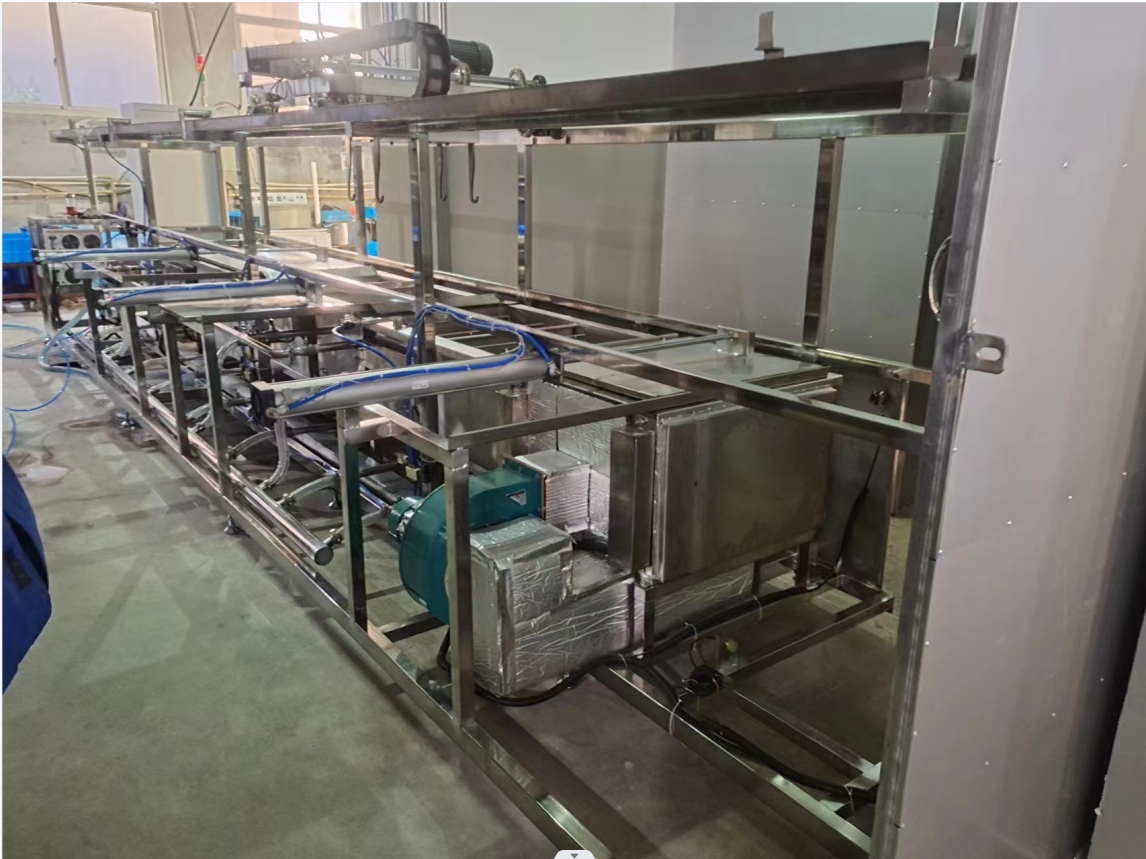

全自动半封闭金属冲压件超声波清洗机外框架

五、设备特点：

1.采用龙门式单臂机械手运输方式，运行平稳，速度快。

2.PLC+大屏幕人机界面，操作清晰，简便，自动化程度高。

3.机械手进位或从主机机械手卸下从而自动完成进/出料，到位后自动停止、人工从进出料的小车上放入或取下工件。

4.智能化记忆控制，24小时随意设定提前工作准备时间。

5.机械手分自动/手动两种控制方式，定位采用无接触的接近感应开关，限位采用机械式行程开关。

全自动半封闭金属冲压件超声波清洗机单臂系统

六、控制系统：

1.横移采用齿轮、齿条+电机驱动，提升采用台湾亚德客汽缸；缸径为63mm。

?

2.额定承载重量为30Kg；

3.最大承载重量为50Kg；

4.机械手分自动/手动两种控制方式，定位采用无接触的接近感应开关，限位采用机械式行程开关；

5.输送节拍：连续可调节拍可调；

6.每个循环后机械手自动归零位；

7.设备机构的急停按钮有效、可靠，当机器发生异常时，按任意急停按钮，保证设备各部分全部断电

8.设备各电机和气缸全部制动，机器各部分无人员手工复位操作时不会自动重启。

七、设备参考价格：

根据不同产品的清洗要求，最终设计技术方案不一致，全自动汽车管路零件超声波清洗机参考价格约20万～40万元。

常见问题

1.全自动超声波清洗机由哪些部分组成？

答：全自动超声波清洗机是由超声波发生器、换能器、功能槽、加热系统、进出料台、机械手、机架、外罩和PLC电脑控制系统等组成。

2.全自动超声波清洗机核心部件是什么？

答：全自动超声波清洗机的核心部件主要是超声波换能器、机械系统、电器控制系统。

3.超声波清洗机的工作原理是什么？

答：超声波清洗机的工作原理是电能转化成机械能的一种高频机械振动、或者说是超声波的空化效应。

4.手动超声波清洗机机和全自动超声波清洗机有什么区别？

答：手动超声波清洗机主要靠人工搬运清洗产品，而全自动超声波清洗机就只需要人工上下料而已。

5.超声波清洗机功率如何计算？

答：超声波功率密度=发射功率（W）/发射面积（cm2）通常≥0.5～0.8～W/cm2，超声波的功率密度越高，清洗效果越好。
