产品简介:

不锈钢封头管件全自动超声波清洗机主要由两个超声波清洗槽、两个鼓泡清洗槽、一个风刀切水槽、两个热风干燥槽组成。配备有:储液槽、过滤循环装置、一套全自动机械手、抽气装置、整机监控系统、加热系统、超声波系统、电器控制系统等,整机清洗部分为全封闭结构,装有可拆卸的观察检修门,具体见技术方案。

一、设备描述:

全自动不锈钢封头管件超声波清洗机主要由两个超声波清洗槽、两个鼓泡清洗槽、一个风刀切水槽、一个热风干燥槽组成。配备有:储液槽、过 滤循环装置、一套全自动机械手、抽气装置、整机监控系统、加热系统、超声波系统、电器控制系统等,整机清洗部分为全封闭结构,装有可拆 卸的观察检修门,具体见下表整机清洗部分为全封闭结构,配平推式玻璃活动门,下半部为活动门板,后门板下部采用活动门板,外罩底部为不锈 钢板封底,避免液体及异物掉落设备外部。设备内、外部环境(清洗剂的浓度)均能符合劳动保护的相关标准,以保证设备操作人员及其周围工 作人员的身体健康。

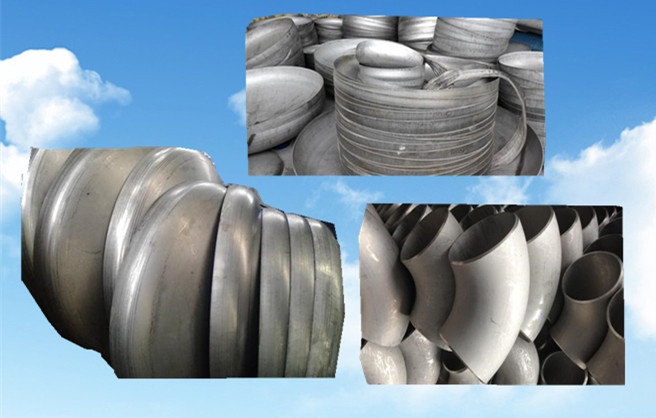

不锈钢封头管件

被清洗的不锈钢封头管件

二、清洗对象:

主要用于不锈钢封头、直管、弯管工件内外表面的脱脂处理和干燥。

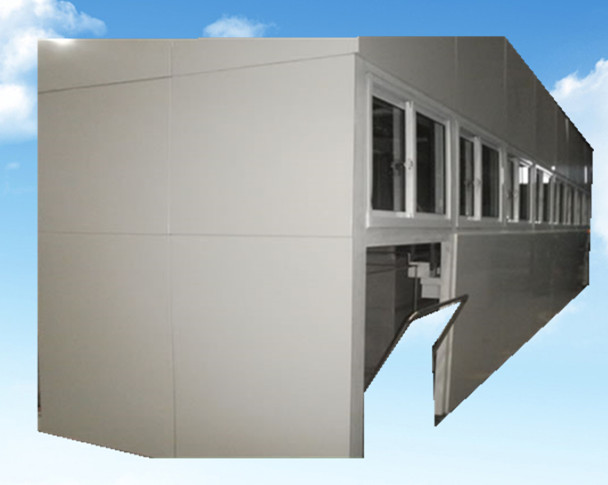

全自动不锈钢封头管件超声波清洗机正面

全自动不锈钢封头管件超声波清洗机正面

三、主要技术参数:

1.内槽尺寸:、内净尺寸:800mm×800mm×800mm(L×W×Hmm)

2.材料:选用韩国浦项SUS316L 2mm不锈钢板制作,外贴保温棉。

3.清洗节拍:3min~5min/筐

4.承载机构:承重:≥200Kg/篮。

5.传动方式:一套由调速马达控制的机械手传动。

6.验收标准:零件表面无粉尘、含油量不大于125mg/m2 ,不能划伤工件表面;保证零件处理后完全干燥。

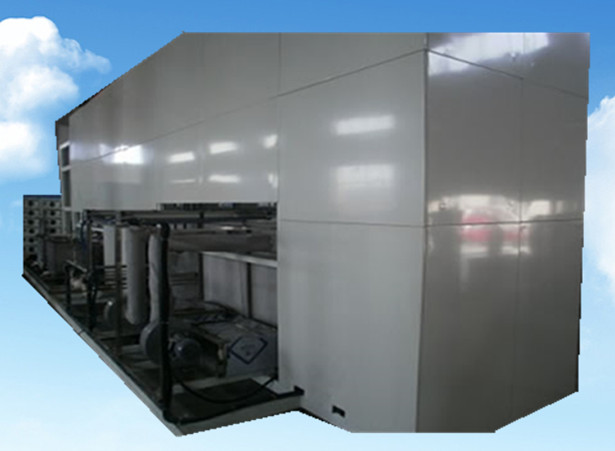

全自动不锈钢封头管件超声波清洗机侧面

全自动不锈钢封头管件超声波清洗机侧面

四、清洗工艺:

自动进料 →1超声波洗剂清洗 →2超声波洗剂漂洗 →3鼓泡漂洗 →4鼓泡漂洗 →5风刀切水 →6热风干燥 →7热风干燥→自动出料

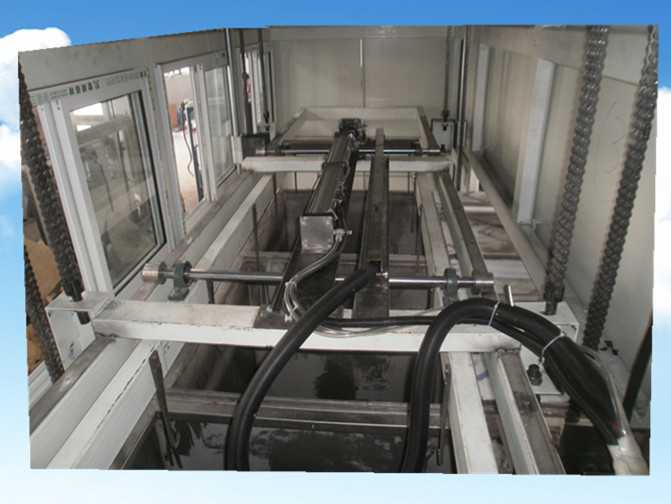

全自动不锈钢封头管件超声波清洗机多臂机械手

全自动不锈钢封头管件超声波清洗机多臂机械手

五、PLC程控龙门多臂机械手系统::

1.横向运行速度:25M/min。

2.纵向提升速度:30Mmin。

3.额定承载重量不小于8×150Kg;=1200。

4.最大承载重量不小于8×200Kg;=1600。

5.储液槽底部为倾斜结构,避免藏污纳垢,并设掏渣口。

6.机械手分自动/手动两种控制方式,定位采用无接触的接近感应开关,限位采用机械式行程开关。 每个循环后机械手自动归零位。

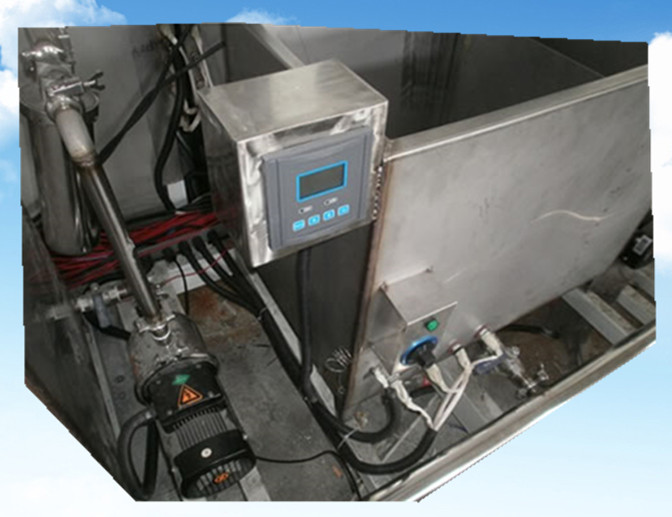

全自动不锈钢封头管件超声波清洗机PH在线酸碱浓度检测仪器

全自动不锈钢封头管件超声波清洗机PH在线酸碱浓度检测仪器

六、控制系统:

1.采用PLC可编程控制器控制全部操作过程,既可全自操作,也可手动操作。

2.各储槽均装液位控制器,液位过低控制均接入PLC,控制补液和加热及泵浦,异常情况实现紧急停车,并设声光报警。

3.设备两端安装紧急停车按钮和报警装置。

4.触摸屏控制,所有泵浦、马达、加热、液位及气动升降、平移系统等其状态显示在触摸屏上。

5.配有独立的配电柜,电路方面进行功能分块,强电、弱电分块,以便维护。

6.设备机构的急停按钮有效、可靠,当机器发生异常时,按任意急停按钮,保证设备各部分全部断电

7.设备各电机和气缸全部制动,机器各部分无人员手工复位操作时不会自动重启。

全自动不锈钢封头管件超声波清洗机横移系统

全自动不锈钢封头管件超声波清洗机横移系统

七、设备参考价格:

根据不同产品的清洗要求,最终设计技术方案不一致,发动机气门高压喷淋清洗机设备参考价格约46万~66万元。

常见问题

1.全自动超声波清洗机由哪些部分组成?

答:全自动超声波清洗机是由超声波发生器、换能器、功能槽、加热系统、进出料台、机械手、机架、外罩和PLC电脑控制系统等组成。

2.全自动超声波清洗机核心部件是什么?

答:全自动超声波清洗机的核心部件主要是超声波换能器、机械系统、电器控制系统。

3.超声波清洗机的工作原理是什么?

答:超声波清洗机的工作原理是电能转化成机械能的一种高频机械振动、或者说是超声波的空化效应。

4.手动超声波清洗机机和全自动超声波清洗机有什么区别?

答:手动超声波清洗机主要靠人工搬运清洗产品,而全自动超声波清洗机就只需要人工上下料而已。

5.超声波清洗机功率如何计算?

答:超声波功率密度=发射功率(W)/发射面积(cm2)通常≥0.5~0.8~W/cm2,超声波的功率密度越高,清洗效果越好。
