产品名称：

全自动半封闭荧光液探伤超声波清洗机

产品型号：

TM-7030TKS

一、动作描述：

全自动半封闭荧光液探伤超声波清洗机首先由操作者将待清洗的工件依次放入工装篮内,人工推到上料处PLC得到信号后，由机械手依次送至各工位进 行超声波清洗、干燥、冷却、渗透、漂洗、热风干燥处理后、自动至下料推车上，操作者将推车推出，工件取下，转入下道工序即可。机械手在第1 槽、第4槽、第5槽、第6槽将清洗篮提出后，需要在槽体上方来后3次抖篮动作，目的是将工件上吸附的液体与工件本身分离。

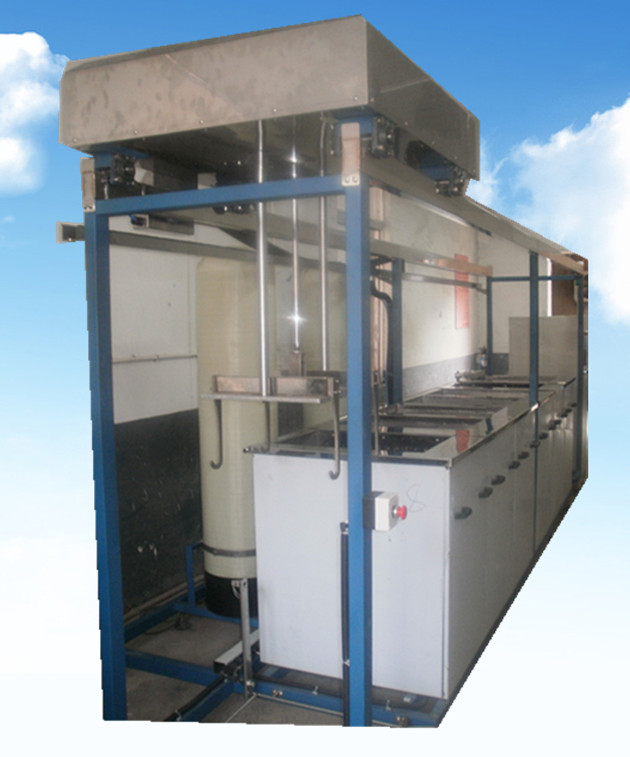

全自动半封闭荧光液探伤超声波清洗机正面

二、 清洗工件：

汽车叶轮最大尺寸：直径80，高度60mm。

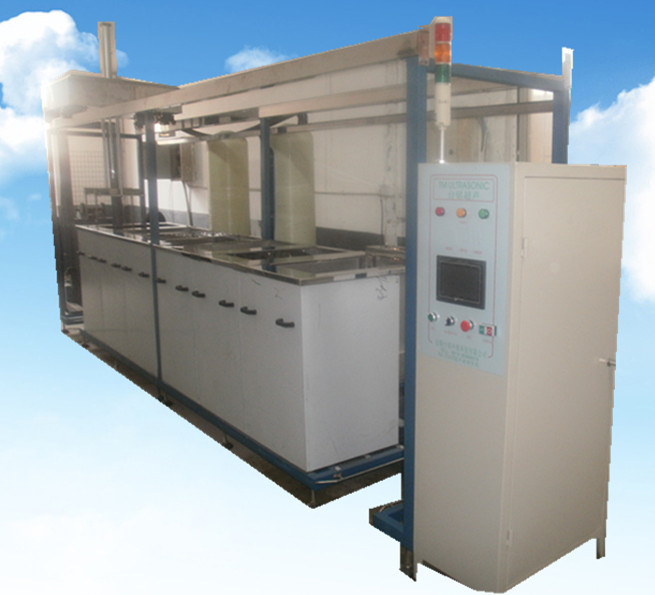

全自动半封闭荧光液探伤超声波清洗机侧面

三、清洗工艺：

人工推车上料 → 1超声波清洗 → 2热风干燥→3冷却→4液体渗透→5清水漂洗→6清水漂洗→ 7热风干燥→ 人工推车下料

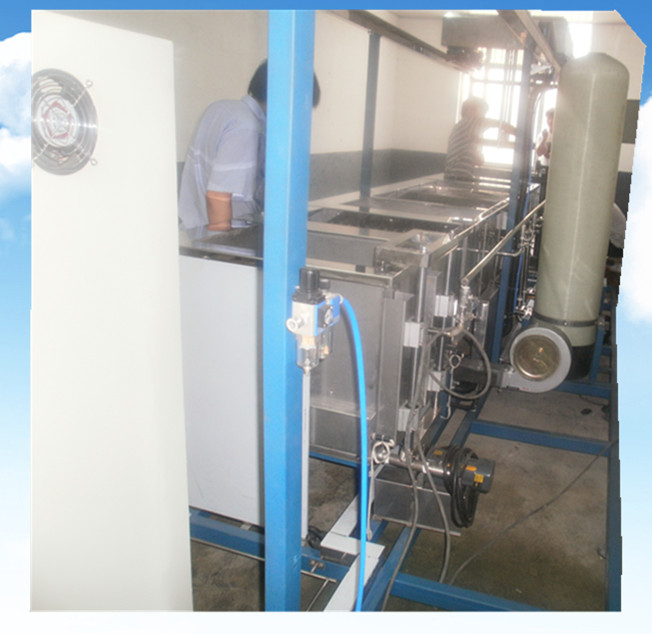

全自动半封闭荧光液探伤超声波清洗机活性炭过滤系统

四、龙门单臂机械手：

1.横移采用齿轮、齿条+电机驱动，提升采用进口汽缸及组件驱动；

2.横向电机1HP，纵向电机1-1/2HP，机械臂采用日本三菱PLC可编程序控制器作全自动操作。

3.机械臂控制分为“人工”—“自动”两种操作方式。

4.PLC+大屏幕人机界面，操作清晰，简便，自动化程度高。

5.机械手分自动/手动两种控制方式，定位采用无接触的接近感应开关，限位采用机械式行程开关。 每个循环后机械手自动归零位。

五、随机资料、安装调试及售后服务：

1.设备交付时,提供操作、调试、维修的全套技术资料，包括中文操作和维修手册。

2.安装调试：设备由供方运抵需方工厂，由需方负责卸车及设备定位，并负责将设备所需市水或纯水进出口及电源接到设备相关接口处。

3.供方负责将上述进出水口及电源接入设备内，并按需方要求对设备进行现场调试。

4.培训：在安装期间，供方在现场为需方操作工提供培训，培训包括正常操作、维修保养、操作问题的分析和紧急处理程序。

5.售后服务：设备交付使用后供应商无偿提供为期一年的技术支持与服务，无偿赔偿非人为操作失误造成的零部件损坏，并负责终身成本维修。

6.供方提供一份保证书副本，上面注明保修有效日期、覆盖范围以及卖方的联系人。

7.保修期内保证在接到需方请求维修服务后2小时内做出响应，24小时内派人前往。

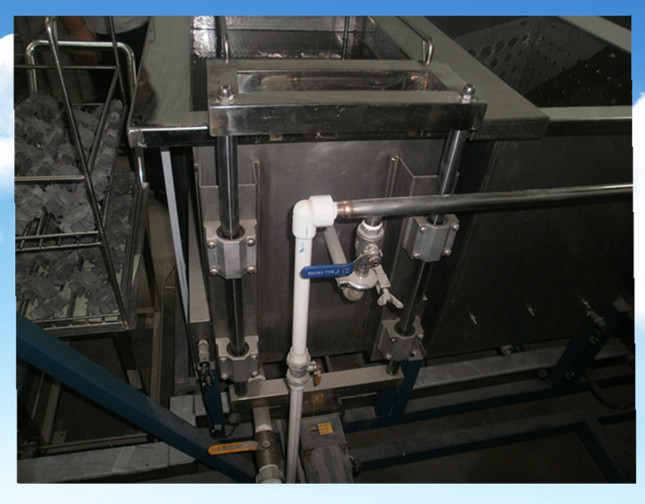

全自动半封闭荧光液探伤超声波清洗机抛动系统

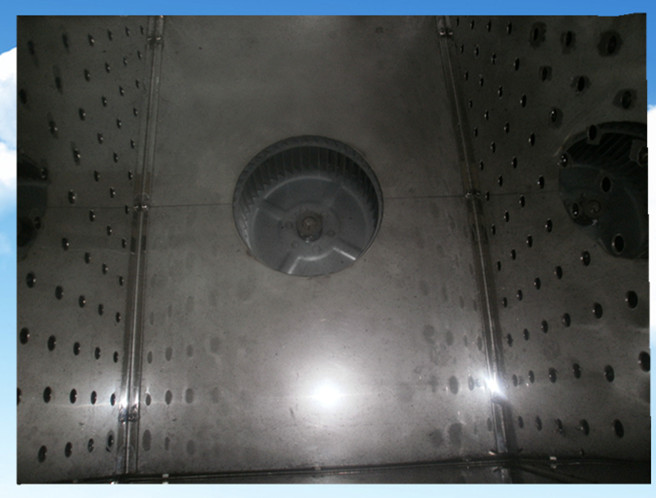

全自动半封闭荧光液探伤超声波清洗机热风系统
