全自动全封闭导管超声波酸洗设备

产品名称:
全自动全封闭导管超声波酸洗设备
产品型号:
TM-6096TKC
产品简介:

全自动全封闭导管超声波酸洗设备用于卫星导管及零件全自动超声波酸洗,该设备由6个工位组成,可编程全自动清洗,机械手臂可上下摆动。工件先在准备上 料工位装入酸洗篮,由全自动机械臂将工件依次经过除油、喷淋漂洗、酸洗、喷淋漂洗、超声水漂洗和真空干燥。每道工序都要求PLC自动控制。经输送至出料端后由操作者将工件取下,转入下道工序即可。

一、设备描述:

全自动全封闭导管自动酸洗设备清洗过程由三菱PLC及工控机控制,设备由6个工位组成;(每个工位具有单独设定时间及任意工位选择功能)分别为1个 超声波碱洗槽、1个喷淋槽、1个酸洗槽、1个喷淋槽、1个超声波槽、1个真空干槽及两套上下料机构组成;本机清洗过程为全自动,人工操作简单,只需 操作者将装有工件的洗篮放到上料机构工位,单臂机械手自动将洗篮依次送入各工序段,对工件逐次进行超声波碱洗、喷淋漂洗、酸洗、喷淋清洗、超 声波清洗、真空干燥等处理后,将处理好的工件自动下放到下料机构上,由人工将其卸下即完成整个清洗过程。每道工序都由PLC自动控制,本设备具 有清洗速度快、生产效率高、清洗效果好、环保程度高,使用方便等特点,本设备还具有外形美观,结构合理,是现代化生产的必备设备之一。

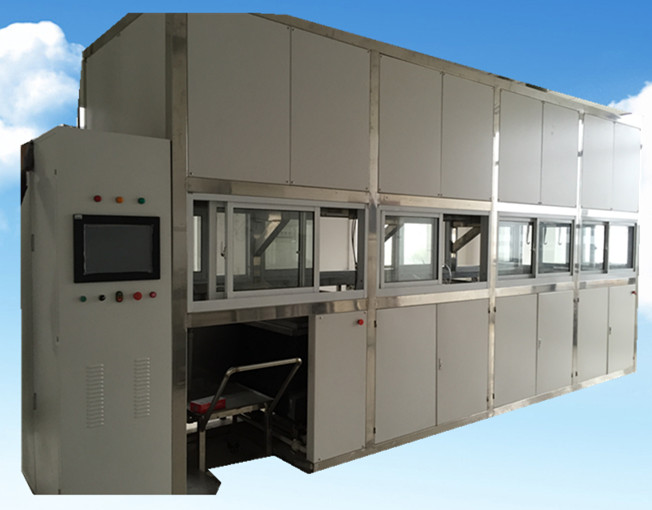

全自动导管超声波酸洗设备正面

全自动导管超声波酸洗设备正面

二、清洗对象:

钛合金导管零件氩弧焊接或电子束焊前的酸洗。

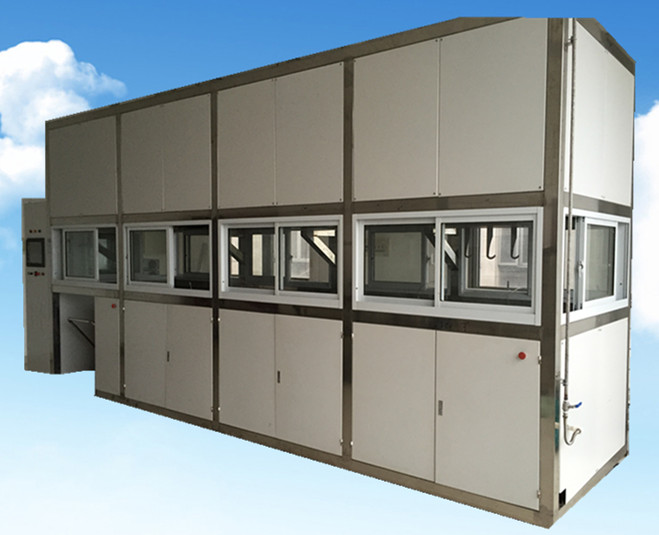

全自动导管超声波酸洗设备侧面

全自动导管超声波酸洗设备侧面

三、输送形式:

重载不锈钢材质链条+内嵌履带;输送载荷:200公斤/米/双通道。

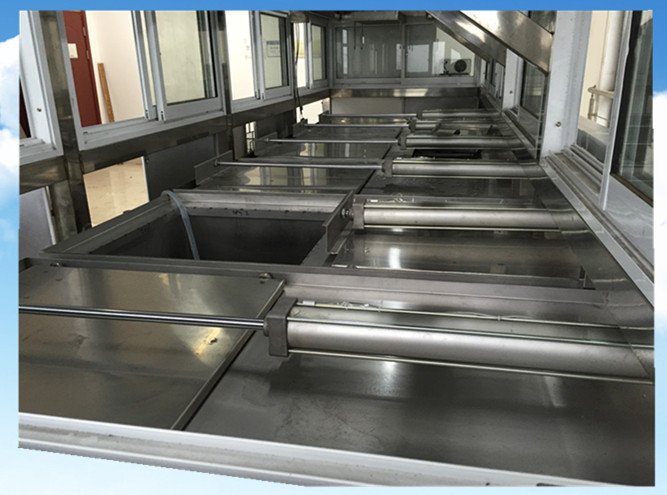

全自动导管超声波酸洗设备SMC气缸缸盖

全自动导管超声波酸洗设备SMC气缸缸盖

四、清洗工艺:

人工上料→超声波清洗→喷淋漂洗→酸洗→喷淋漂洗→超声波漂洗→热风干燥→下料。

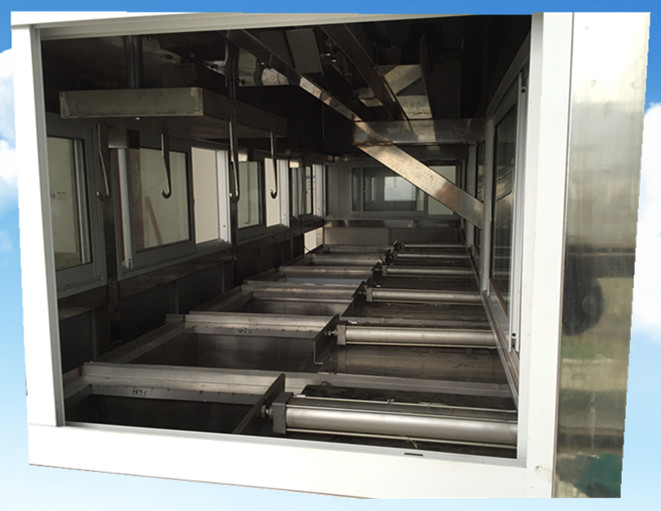

全自动导管超声波酸洗设备内部

全自动导管超声波酸洗设备内部

五、设备特点:

1.采用原装进口不锈钢板316L材料及原装进口PP材料制作。

2.配置台湾"研华"工控机及进口PLC及温度模块。

3.电机选用德国SWE品牌、气动原件全部选用日本SMC品牌。

4.喷淋水泵选用丹麦"格兰富"变频水泵。

5.超声波振板选用原装进口日本本多"HONDA"振板。

6.底盘外框架全部采用不锈钢316型材制作。

7.清洗蓝全部镀铁氟龙防止工件被划伤。

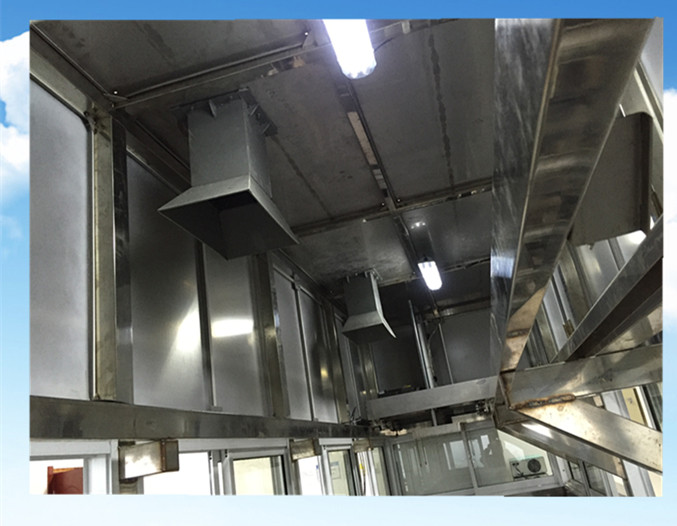

全自动导管超声波酸洗设备龙门单臂机械手

全自动导管超声波酸洗设备龙门单臂机械手

六、参考价格:

我们可以就不同的产品、不同的清洗要求,最终设计技术方案不一致,全自动全封闭导管自动酸洗设备参考价格约220万~280万元。
