全自动全封闭压缩机零件超声波清洗机

产品名称：

全自动全封闭压缩机零件超声波清洗机

产品型号：

TM-5072TKC

一、设备描述：

全自动全封闭压缩机零件超声波清洗机主要由超声波粗洗槽、超声波精洗槽、鼓泡防锈漂洗槽、切水槽、热风烘干、热风发生器装置、自动温控加热系统 上料输送机、PLC程控单臂机械手、机架、控制系统、清洗部分全封闭外罩等组；全自动全封闭压缩机零件超声波清洗机该清。该清洗机设备清洗过程由 微机控制、五个不锈钢材质制作的超声波粗洗槽、超声波精洗槽、2个鼓泡防锈漂洗槽、热风烘干槽、组成的一条连续工作装置；操作者将装有工件的清 洗篮放置在进料输送辊道上或者专用推车上，机械手将工装篮依次送往各工序段，对工件进行一系列超声波粗洗、超声波精洗、鼓泡漂洗、热风干燥后 将工件转入下道工序。整机为全封闭结构，装有可拆卸的观察检修门，设备的配电设施是独立的电控柜。

二、清洗对象：

压缩机精加工零件（曲轴、连杆、活塞、阀板、缸盖、外轴承零件）清洗干燥

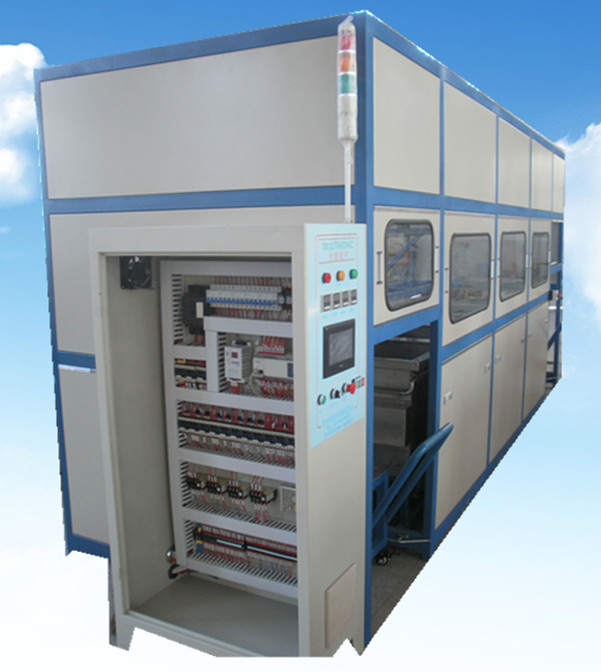

全自动全封闭压缩机零件超声波清洗机正面

三、龙门单臂机械手：

1.机械手的上、下、左、右移动均采用电机驱动；上下移动由升降机构组成。

2.横向电机1HP，纵向电机1/2HP，机械臂采用日本三菱PLC可编程序控制器作全自动操作。

3.机械臂控制分为“人工”—“自动”两种操作方式。

4.PLC+大屏幕人机界面，操作清晰，简便，自动化程度高。

5.机械手分自动/手动两种控制方式，定位采用无接触的接近感应开关，限位采用机械式行程开关。 每个循环后机械手自动归零位。

全自动全封闭压缩机零件超声波清洗机侧面

四、清洗工艺：

上料→超声波粗洗→超声波精洗→鼓泡漂洗→防锈漂洗→热风干燥→下料。

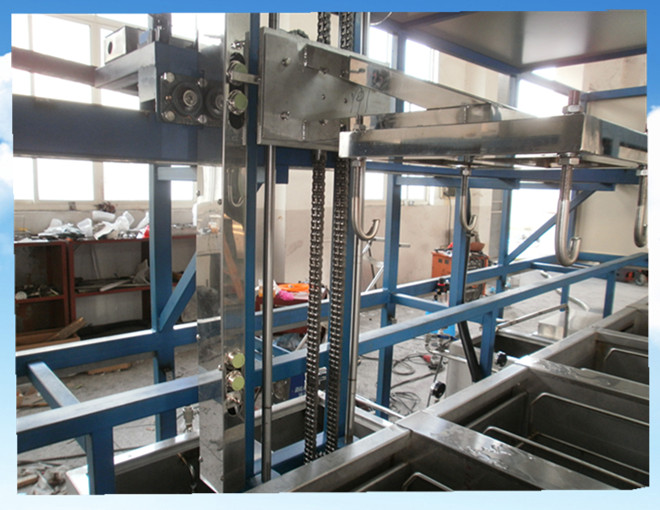

全自动全封闭压缩机零件超声波清洗机龙门单臂机械手

五、设备特点：

1.使用环保型水基中性清洗剂、市水或纯水等。

2.机内全自动完成工件移送、清洗、漂洗、干燥、等工艺，可选择加装特别设计旋转+抛动机构，获得彻底均匀清洗。

3.整体可设计为全封闭或者半封闭结构，简单可靠，维护方便。

4.槽体全不锈钢结构，耐酸耐碱，外形美观大方、设置有清洗剂循环回收系统，降低生产成本。

5.设置液位控制系统，确保机器正常工作。设置快速热风干燥系统，快速干燥工件。

6.机械手分自动/手动两种控制方式，定位采用无接触的接近感应开关，限位采用机械式行程开关。 每个循环后机械手自动归零位。

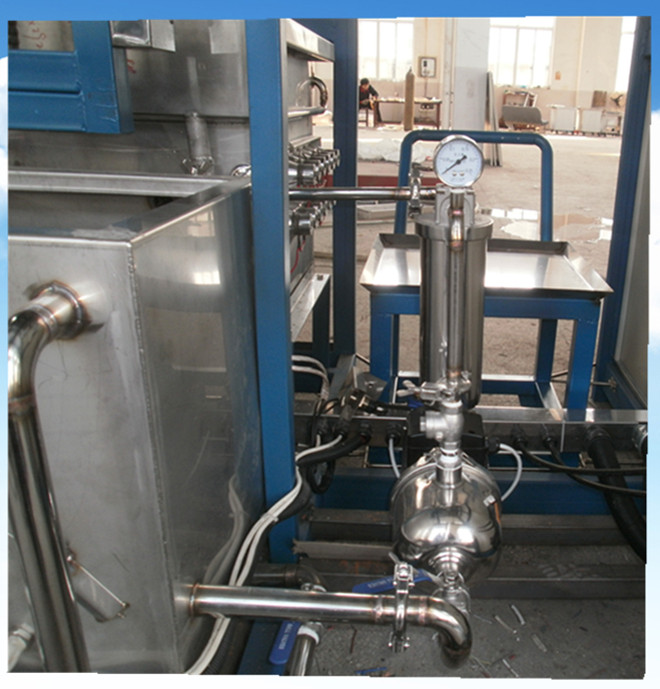

全自动全封闭压缩机零件超声波清洗机储液槽循环过滤系统

六、控制系统：

1.采用PLC可编程控制器控制全部操作过程，既可全自操作，也可手动操作。

2.各储槽均装液位控制器，液位过低控制均接入PLC，控制补液和加热及泵浦,异常情况实现紧急停车，并设声光报警。

3.设备两端安装紧急停车按钮和报警装置。

4.触摸屏控制，所有泵浦、马达、加热、液位及气动升降、平移系统等其状态显示在触摸屏上。

5.配有独立的配电柜，电路方面进行功能分块，强电、弱电分块，以便维护。

6.设备机构的急停按钮有效、可靠，当机器发生异常时，按任意急停按钮，保证设备各部分全部断电

7.设备各电机和气缸全部制动，机器各部分无人员手工复位操作时不会自动重启。

全自动全封闭压缩机零件超声波清洗机干燥系统

七、设备参考价格：

根据不同产品的清洗要求，最终设计技术方案不一致，全自动全封闭压缩机零件超声波清洗机参考价格约30万～70万元。
