全自动蜡模清洗机价格12.8万

产品名称：

全自动蜡模清洗机价格12.8万

产品型号：

TM-4000系列

一、设备描述：

全自动蜡模清洗机主程序使用日本三菱PLC+三菱变频器，低压电器、继电器采用施耐德、欧姆龙品牌；全自动蜡模清洗机工作描述：装料工位人工上料 →机械手平移至第1槽上方→机械手下移至选定高度→机械手在第1槽内上下抖动清洗→机械手上升至第1槽上方→机械手上下抖动3-5次→机械手平移至 第2槽上方→机械手下移至选定高度→机械手在第2槽内上下抖动清洗→机械手上升至第2槽上方→机械手平移至第3槽上方→机械手下移至选定高度→机 械手在第3槽内上下抖动清洗→机械手上升至第3槽上方→机械手平移至第4槽上方→机械手下移至选定高度→机械手在第4槽内上下抖动清洗→机械手上 升至第4槽上方→机械手返回卸料工位→人工卸料。

二、人工装卸料要求：

操作工可轻松转动清洗盘，转至需要装夹或卸载模组的工装位置，人工装满11串蜡模模组所需时间≤55S，卸载11串蜡模模组到周转车所需时间≤55S。

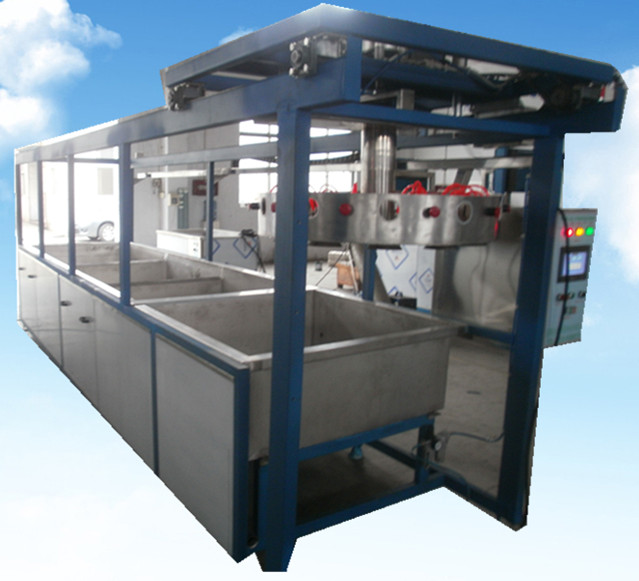

全自动蜡模清洗机正面

三、主要技术参数：

1.外形尺寸≤Ø200mm的蜡模组数，清洗盘可以装载11串蜡模模组，即11个工装。

2.上下抖动清洗速度要求：完成上下5次抖动时间≤7S。

3.在清洗盘装夹11串模组、每班实际工作时间7小时的情况下，满足清洗数量≥1100串。

4.每一个工装由品牌气缸、手动气动阀、工件活动夹具组成，操作者通过气动阀控制夹具的夹紧与松开；转盘由不锈钢材料加工成，保证足够强度。

5.机械手系统平移采用齿轮、齿条+台湾成邦电机驱动；提升采用日本SMC气缸及组件，带3组磁性感应开关。

全自动蜡模清洗机侧面

四、清洗工艺：

上料台人工上料→过度段→超声波清洗→过度段→喷淋漂洗→过度段→压缩空气吹水→过度段→下料台人工下料

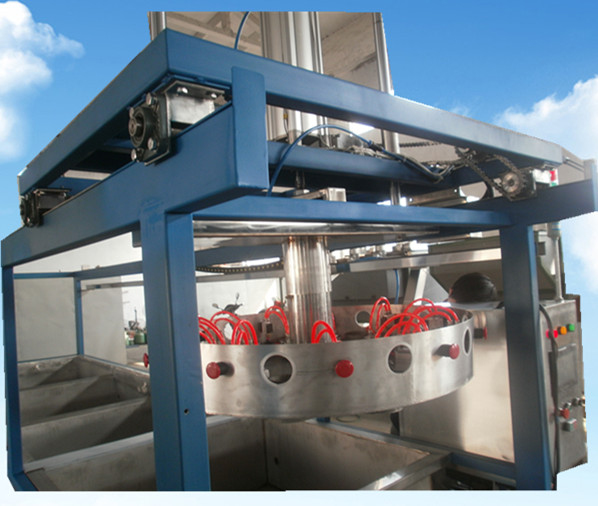

全自动蜡模清洗机气动夹盘

五、控制系统：

1.采用PLC可编程控制器控制全部操作过程，既可全自操作，也可手动操作。

2.清洗机装卸料工位的操作面板上有三色工作灯，绿灯为工作状态，黄灯为停止状态，红灯为故障状态，红灯时有声音报警。

3.设备两端安装紧急停车按钮和报警装置。

5.配有独立的配电柜，电路方面进行功能分块，强电、弱电分块，以便维护。

六、设备参考价格：

根据不同产品的清洗要求，最终设计技术方案不一致，通过式螺丝超声波清洗机设备参考价格约13万～36万元。
