全自动全封闭铝零件超声波清洗机

产品名称：

全自动全封闭铝零件超声波清洗机

产品型号：

TM-10192TKC

一、设备描述：

全自动全封闭铝零件超声波清洗机该清洗设备自动清洗过程由电脑程序控制（PLC）；操作者将装有工件的清洗篮放置在上料工位，机械手依次将清洗篮 送往各清洗槽，该设备是一台水剂型零部件清洗机；九个由不锈钢材质制作的超声波粗洗槽、漂洗槽、干燥槽组成的一条连续工作的装置。机械手依次将 装有零件的洗篮从上料位（起始位）放进第一槽超声波弱酸洗槽、超声波漂洗槽、超声波弱碱洗槽、漂洗槽、钝化槽、钝化槽、漂洗槽、热漂洗槽、干燥 槽、下料位-洗篮回送至起始位。在上下料工位，操作者需人工完成工件上卸料工作。设备动作的过程由设备自动完成。

二、清洗对象：

除去铝零件上铝屑,油污、粉尘、污染物等物(洗完后, 零件表面不能产生氧化。

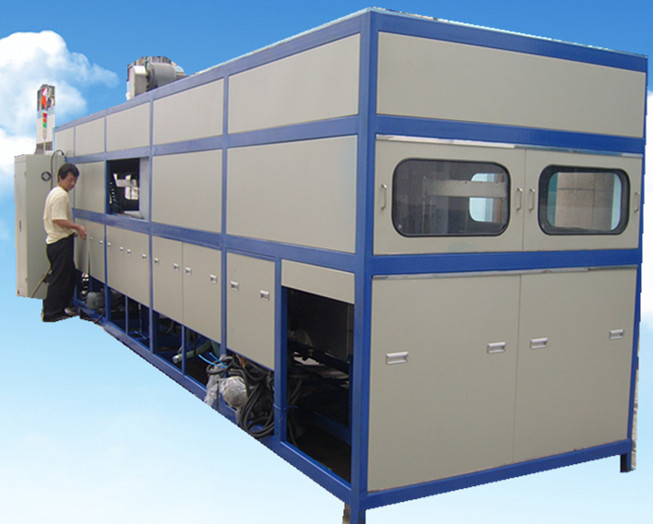

全自动全封闭铝零件超声波清洗机正面

三、龙门单臂机械手：

1.机械手的上、下、左、右移动均采用电机驱动；上下移动由升降机构组成。

2.横向电机1HP，纵向电机1/2HP，机械臂采用日本三菱PLC可编程序控制器作全自动操作。

3.机械臂控制分为“人工”—“自动”两种操作方式。

4.PLC+大屏幕人机界面，操作清晰，简便，自动化程度高。

5.机械手分自动/手动两种控制方式，定位采用无接触的接近感应开关，限位采用机械式行程开关。 每个循环后机械手自动归零位。

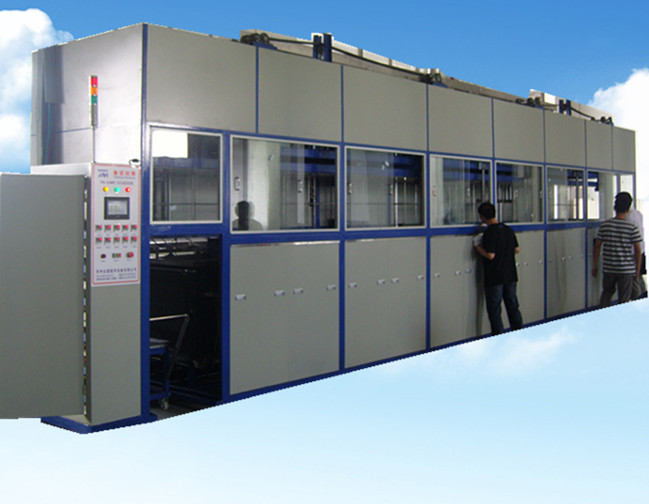

全自动全封闭铝零件超声波清洗机侧面

四、清洗工艺：

上料→超声波粗洗→超声波精洗→超声波精洗→漂洗→钝化→钝化→市水漂洗→市水漂洗→热风干燥→热风干燥→下料后回转起始位置。

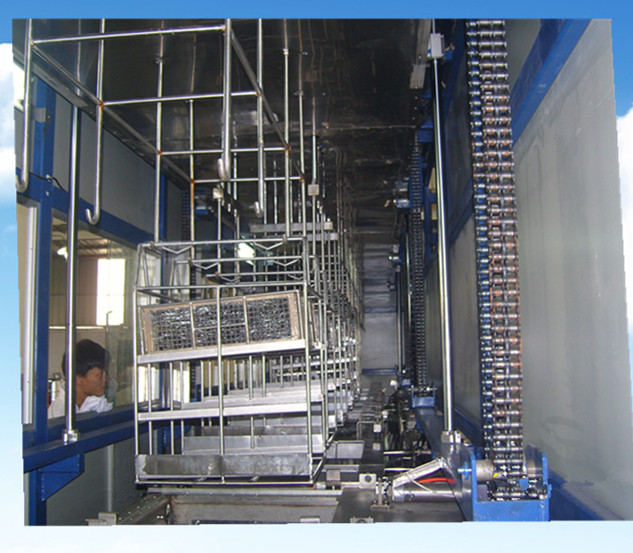

全自动全封闭铝零件超声波清洗机龙门单臂机械手

五、设备特点：

1.使用环保型水基中性清洗剂、市水或纯水等。

2.机内全自动完成工件移送、清洗、漂洗、钝化、干燥、等工艺，可选择加装特别设计旋转+抛动机构，获得彻底均匀清洗。

3.整体可设计为全封闭或者半封闭结构，简单可靠，维护方便。

4.槽体全不锈钢结构，耐酸耐碱，外形美观大方、设置有清洗剂循环回收系统，降低生产成本。

5.设置液位控制系统，确保机器正常工作。设置快速热风干燥系统，快速干燥工件。

6.机械手分自动/手动两种控制方式，定位采用无接触的接近感应开关，限位采用机械式行程开关。 每个循环后机械手自动归零位。

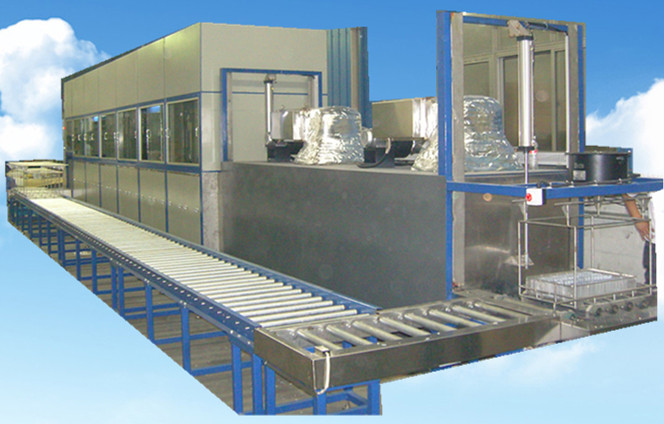

全自动全封闭铝零件超声波清洗机自动上下料台

六、控制系统：

1.采用PLC可编程控制器控制全部操作过程，既可全自操作，也可手动操作。

2.各储槽均装液位控制器，液位过低控制均接入PLC，控制补液和加热及泵浦,异常情况实现紧急停车，并设声光报警。

3.设备两端安装紧急停车按钮和报警装置。

4.触摸屏控制，所有泵浦、马达、加热、液位及气动升降、平移系统等其状态显示在触摸屏上。

5.配有独立的配电柜，电路方面进行功能分块，强电、弱电分块，以便维护。

6.设备机构的急停按钮有效、可靠，当机器发生异常时，按任意急停按钮，保证设备各部分全部断电

7.设备各电机和气缸全部制动，机器各部分无人员手工复位操作时不会自动重启。

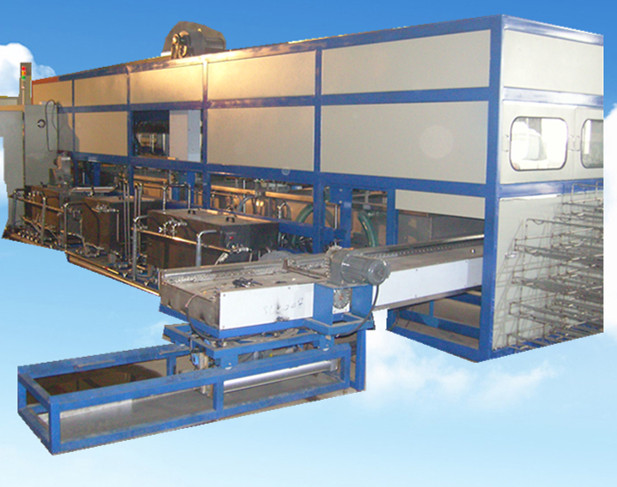

全自动全封闭铝零件超声波清洗机自动回转台

七、设备参考价格：

根据不同产品的清洗要求，最终设计技术方案不一致，全自动汽车管路零件超声波清洗机参考价格约60万～120万元。
