本设备使用纯水、清洗剂等作用于电机外壳的粉尘颗粒、油污清洗;采用通过式清洗方式;本裝置设有喷淋系统、超声波系统,循环过滤系统、漂洗系统、循环副槽、输送装置、风切系统、干燥系统、等主体结构。
1.设备描述:
本设备使用纯水、清洗剂等作用于电机外壳端盖的粉尘颗粒、油污清洗;采用通过式清洗方式;本裝置设有喷淋系统、超声波系统,循环过滤系统、漂洗系统、循环副槽、输送装置、风切系统、干燥系统、等主体结构通过式喷淋\超声清洗设备采用日本KAIJO技术超声波系统清洗,具有超声输出在洗液中周期性移动,超声功率强劲、均匀,功率更加强劲,避免超声输出不均匀而产生清洗死角现象本机程序为开放式设备,各功能可独立选择;操作有等级密码管理,分别为操作员/工艺员/管理员,操作员只能对选择相应程序对设备功能操作,工艺员可对工艺参数及进行修改设定,管理员可对设备可设定参数全部设定。

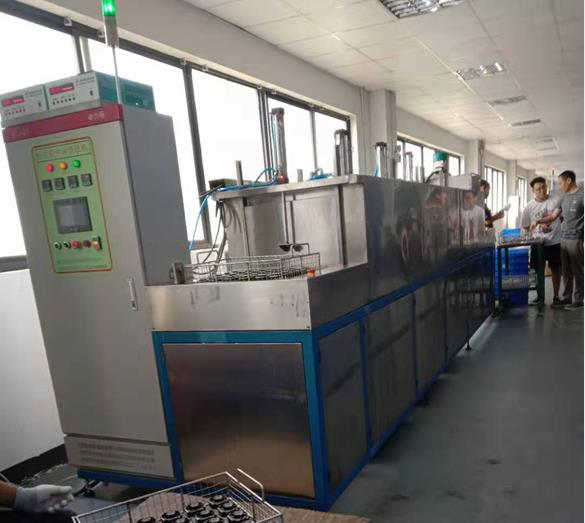

电机端盖通过式超声波高压喷淋清洗机整体外观
2. 设计原理:
本装置为利用清洗剂、DI水作为清洗介质,在喷淋、超声波和洗剂物理化学的反应促进、局部的高温高圧和搅拌作用及清洗液中产生自由基等(空化作用)达到分离作用,促使污垢或颗粒从清洗物的表面上剥离,从而达到清洗的目的,清洗完毕对工件进行风切干燥;然后经由人工转入下道工序。

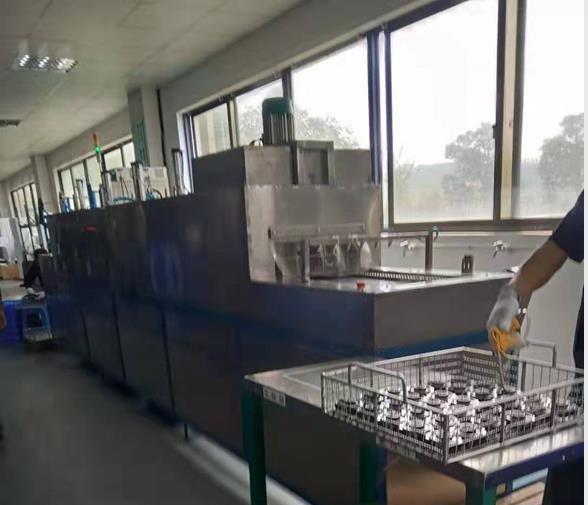

电机端盖通过式超声波高压喷淋清洗机烘干段
3. 工艺流程(清洗流程):
工序:上 料
工序1:喷淋清洗,0.6-0.8Mpa,清洗温度、常温~60℃可调
工序2:超声波精洗28KHZ,清洗温度、常温~60℃可调
工序3:喷淋漂洗,0.3~0.5Mpa,清洗温度、常温~70℃可调
工序4:风刀切水
工序5:热风干燥,
该工序完成后工件已达到清洁度最终标准且已吹干,操作者下料即可

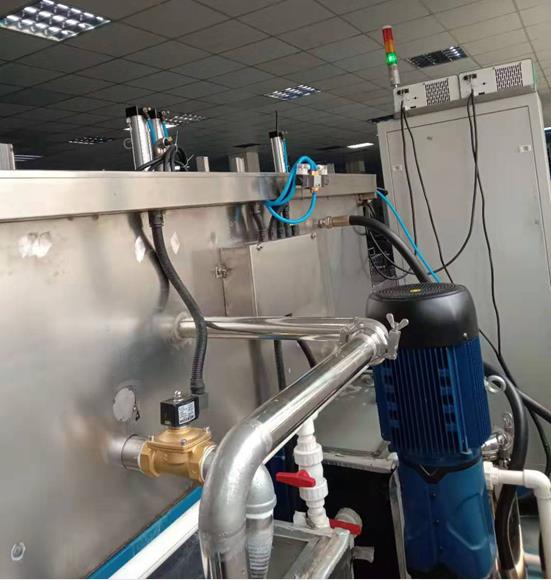

电机端盖通过式超声波高压喷淋清洗机高压喷淋水泵
4. 设备基本仕样:
清洗物名称:电机外壳部件
污染物:粉尘颗粒、油污。
工件尺寸: 附件清单
可洗净物重量:
设备功率:85KW
设备使用环境:温度10~30℃,湿度:≤80%,
电源电压:AC380VAC , 3 相5 线
AIR/N2:0.4Mpa 以上

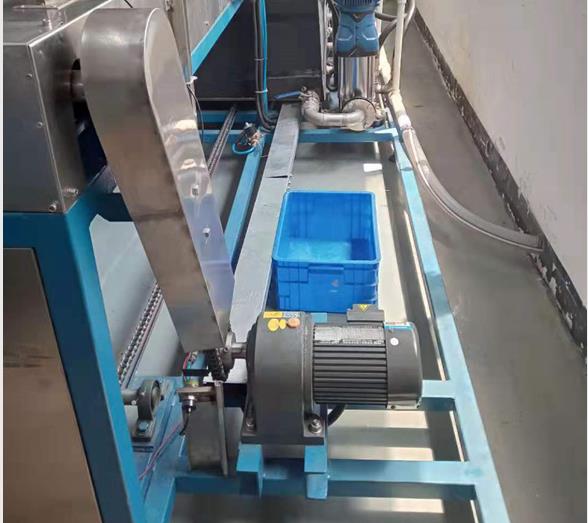

电机端盖通过式超声波高压喷淋清洗机网带传输系统
5. 设备功能
洗净对象
工件规格:电机外壳 工件重量:≤10KG 工件材质:金属 工件形状:方形 污 染 物:粉尘颗粒、油污装置能力
清 洗 量:通过式清洗 输送速度:0.3~0.6m/min变频可调控制系统
控制方式:PLC+人机界面 工件搬送:人工上下料 功能控制:开放式程序设计、各功能可独立选择工件搬送
搬送方向:左进右出 下料搬送方式:人工安全裝置(互锁控制)

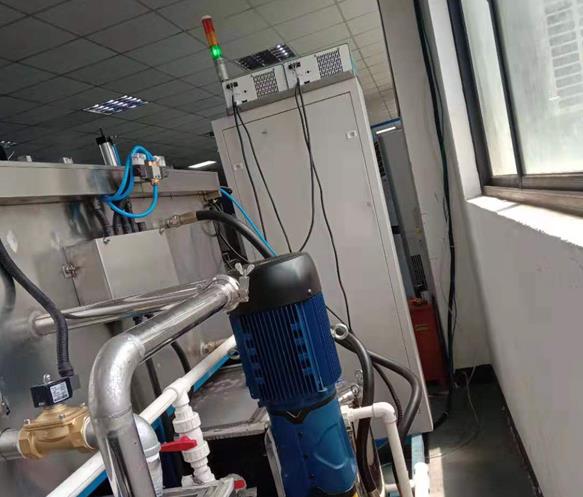

本装置在运转时及运转中有异常发生时,系统自动发出声光报警并在人机界面显示。 槽液面不足:清洗停止并发出声光报警 清洗停止并发出声光报警 循环泵过载:循环停止并发出声光报警 漏电:主电源跳脱电机端盖通过式超声波高压喷淋清洗机电控箱
6. 设备功能部件仕样:
设备整体外不锈钢封板,前部设观察门,便于维护操作;设备前下部分为敞开式,设备后部为对开式门
设备外形尺寸:约 5500mm×1550mm×1600mm(L×W×H)
设备底盘、框架、上料台:
设备底盘: 60*40 A3材质
设备框架:50*50 A3方管
上料台:输送段尺寸:L600mm*W500mm*H1100mm
