房式高压喷淋清洗设备

产品简介：

房式高压复式旋转喷淋清洗机主要用于大型金属工件特别是铸铁件机加工后的除油、除屑清洗。是利用高压水泵将清洗液喷射到工件表面，将粘附在工件表面的油污、铁屑剥离下来的清洗方法完成清洗工作。清洗时喷淋嘴不动，承托工件的工件台水平转动从而达到全面清洗的目的。清洗作业时操作员只需将待清洗产品吊装到清洗托盘上，按下启动按钮设备即自动将工件送入工作室进行喷淋清洗、喷淋漂洗（防锈）、切水后再送回到工作室外。广泛应用于压缩机壳体、电梯轮轱、大型轴承、发动机缸体等大型工件的清洗。

一、设备描述:

房式高压喷淋设备是利用水基洗剂高压喷淋清洗脱脂、高压喷淋漂洗防锈，压缩空气切水，清除工件在制造工艺过程中残留下来的碎屑、油污等杂物 具有清洗效率高，品质一致性好，运行稳定，节约能源和节约场地等特点，喷淋为上下左右全方位旋转喷淋清洗，最大限度消除喷洗盲区，达到更佳 清洗效果和更大使用范围。设计与制作主要从最佳清洗效果，最低能源消耗，最低耗品消耗，安全防护等级和人体工程学等五个方面考虑。房式高压 喷淋设主要由PLC可编程控制系统、人机界面操作系统、总电控箱、喷洗腔体、强风切水装置、两级油水分离箱、刮油系统、脱脂储液槽、漂洗储 液槽、循环过滤系统、高压喷淋装置、温控加热装置、时间控制装置、水雾分离排气装置、废液排空系统、不锈钢加热器、气动密封门装置、液位 控制系统、进出料台装置、工作台旋转装置、机架等部份组成。 根据产品的洁净度要求不同，最终设计技术方案不一致，光学超声波清洗机设备参考价格约30万～60万元。

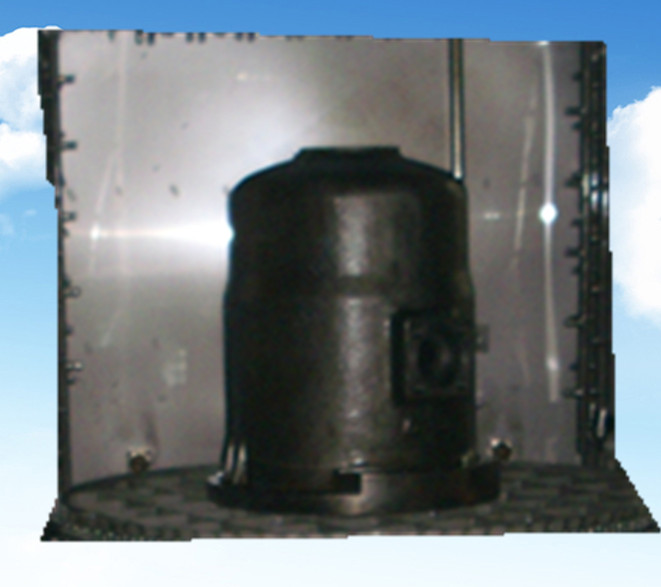

被清洗的大型金属零件

二、清洗对象：

1.用于清洗对象:金属大型零部件，例如压缩机壳体、电梯轮轱、大型轴承、发动机缸体等大型工件的清洗。

2.可清洗产品最大尺寸：φ1500×H1000mm。。

3.可清洗产品最大重量：≤1000KG。

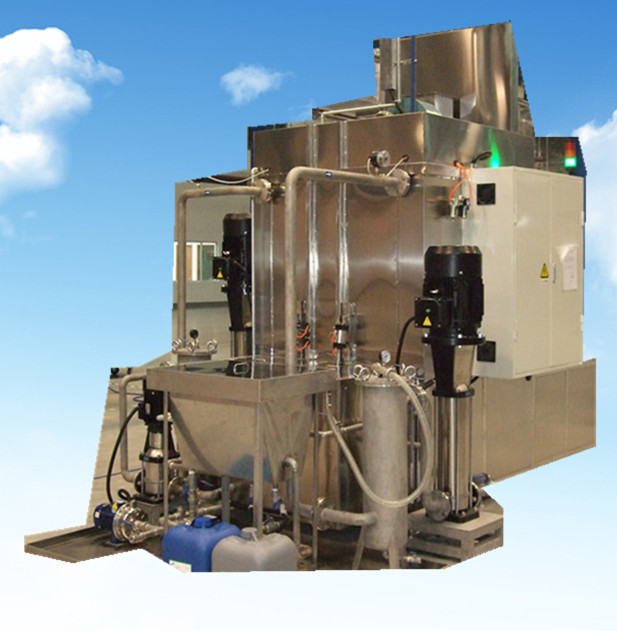

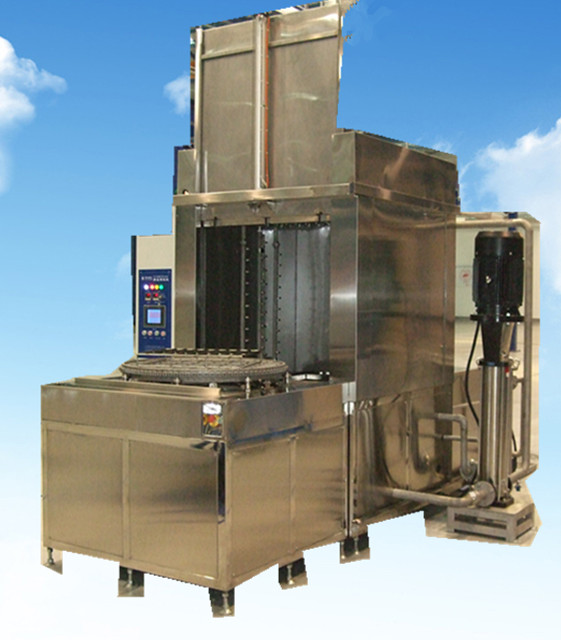

房式高压喷淋清洗设备正面

三、设备特点：

1.采用韩国浦项进口不锈钢板304制作，外型美观耐用。

2.清洗槽设有加热及日本欧姆龙数显温控制装置，温度控制范围 30 ～ 110℃ 。

3.不锈钢焊接工作室，气动密闭门，永不漏水。

4.托盘旋转速度变频可调，确保产品喷淋全面，无盲区 。

5.环形式密布喷淋嘴，清洗彻底，效果保证。

6.动力式进出料，滚轮式结构，产品进出平稳。

7.储液槽底部为倾斜结构，避免藏污纳垢，并设掏渣口。

8.清洗、漂洗（防锈）采用两套独立管道及泵浦，杜绝药液混窜。

9.大型旋转托盘，可容纳不同规格工件，清洗量大，速度快。

10.双层保温，节能式设计，有效降低能耗，节约成本。

11.结构合理，操作方便，清洗效果好的优点。

房式高压喷淋清洗设备侧面

四、清洗工艺：

吊装上料→自动进料→脱脂高压喷淋清洗→压缩空气切水→高压喷淋漂洗→压缩空气切水→自动出料→吊卸料（中间可穿插人工手动定点喷洗及压缩空气切水）

房式高压喷淋清洗设备高压喷淋系统

五、PLC可编程控制系统：

1.本清洗设PLC、.触摸屏，用户设备管理者可根据清洗要求自行在控制面板上设定清洗工艺参数，如各定时、液温等。具体操作参看触摸屏操作手册。

2.该机设有总电气控制箱,置于设备的左侧端,操作界面配有触摸屏，实时动态显示清洗全过程，简洁实用的人机对话方式，使各项参数设置更方便。

3.整个操作界面依据人性化设计，使用户更容易熟悉整个系统操作。

4.利用触摸屏的丰富显示方式和声光报警，及时向用户报告整机在运作过程中出现的各种异常状况，使用户一目了然能达到快速排除故障恢复设备正常。

5.摒弃和避免了以往纯声光报警功能过于单一的缺陷，不能直接了解故障点的缺陷。

6.主机的正面设有绿色、红色及黄色显示灯，绿色表示正常工作，红色表示停机，黄色表示待机，无信号表示机器空闲。

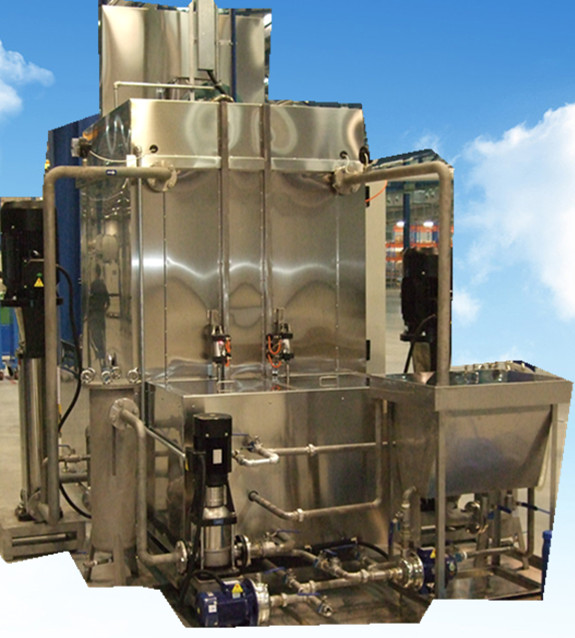

房式高压喷淋清洗设备后面

六、随机资料、安装调试及售后服务：

1.设备交付时,提供操作、调试、维修的全套技术资料，包括中文操作和维修手册。

2.安装调试：设备由供方运抵需方工厂，由需方负责卸车及设备定位，并负责将设备所需水、电、气接到位。

3.供方负责将上述进出水口及电源接入设备内，并按需方要求对设备进行现场调试。

4.培训：在安装期间，供方在现场为需方操作工提供培训，培训包括正常操作、维修保养、操作问题的分析和紧急处理程序。

5.售后服务：设备交付使用后无偿保修一年，无偿赔偿非人为操作失误造成的零部件损坏，并负责终身成本维修。

6.供方提供一份保证书副本，上面注明保修有效日期、覆盖范围以及卖方的联系人。

7.保修期内保证在接到需方请求维修服务后2小时内做出响应，24小时内派人前往。

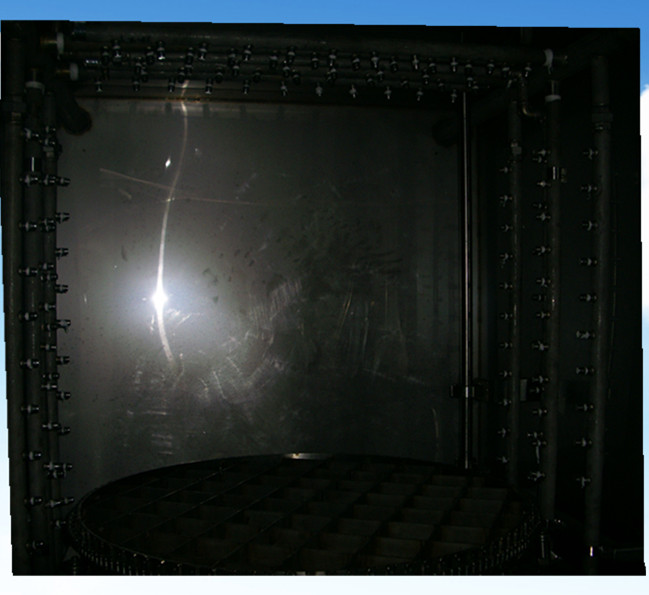

房式高压喷淋清洗设备旋转转盘系统
